3D-hjulinställningsanordningar är kända för sina enkla användningar.
Följande hjulinställningsparametrar kan bestämmas:
- Framaxel enkelspår och totalspår - spårjustering
- Tå-in kurva, camber-, castervinklarna, spridning
- inkluderade vinklar
- Bakaxel individuella spår och totala spår, camber
- Hjulbas, hjulförskjutning, spårvidd, axelförskjutning
- Databas med hjulinställningsparametrar för mer än 20 000 fordonstyper
- egna data kan läggas in i databasen
Ein modernes Achsvermessungsgerät ist heute ein zentraler Bestandteil jeder professionellen Werkstattausrüstung. Die 3D-Achsvermessung ermöglicht nicht nur eine exakte Analyse von Spur, Sturz und Fahrwerksgeometrie, sondern trägt auch maßgeblich zur Fahrsicherheit und zum gleichmäßigen Reifenverschleiß bei.
Durch präzise Messungen lassen sich selbst kleinste Abweichungen von den Sollwerten erkennen und korrigieren. Das sorgt für einen optimalen Geradeauslauf, verbessert das Fahrverhalten und steigert die Effizienz im Werkstattalltag. Kroemer Achsmessgeräte bieten dabei eine einfache Bedienung, zuverlässige Ergebnisse und höchste Präzision – ideal für Werkstätten, die auf moderne und leistungsstarke Technik setzen.
3D Achsvermessung - kurz erklärt
Die Achsenvermessung ist ein zentraler Bestandteil der Fahrwerksdiagnose und erfordert ein genaues Verständnis der technischen Zusammenhänge. Von der präzisen Erfassung der Achsgeometrie bis hin zur Bewertung von Abweichungen spielen viele Faktoren eine Rolle, die das Messergebnis beeinflussen können. In diesem Bereich beantworten wir häufige technische Fragen rund um 3D-Achsvermessungsgeräte, Messverfahren und die korrekte Durchführung der Vermessung – verständlich und praxisnah für den Werkstattalltag.
Was ist eine 3D-Achsvermessung?
Eine 3D-Achsvermessung ist ein modernes Verfahren zur präzisen Vermessung der Achsgeometrie eines Fahrzeugs. Mithilfe von Kameras und Sensoren erfasst das 3D-Achsvermessungsgerät alle relevanten Werte wie Spur, Sturz und Nachlauf in Echtzeit. So wird ein Links- oder Rechtsdrall präzise erkannt. Im Vergleich zu klassischen Methoden arbeitet die Vermessung berührungslos und deutlich genauer, sodass Abweichungen schnell erkannt werden.
Eine digitale präzise Achsvermessung ermöglicht es, das Fahrwerk eines PKW exakt zu analysieren und mit den Herstellervorgaben abzugleichen. Dadurch wird eine präzise und effiziente Fahrwerksvermessung im Werkstattalltag sichergestellt.
- Digitale 3D-Achsvermessung in Echtzeit
- Präzise Messung von Spur, Sturz, Nachlauf
- Schnelles Erkennen von Abweichungen
Moderne Achsmessgeräte sorgen für eine einfache Bedienung und hohe Präzision. So lassen sich Fehler an der Achse effizient korrigieren, was zu besserem Fahrverhalten, optimalem Geradeauslauf und geringerem Reifenverschleiß führt.
Wie funktioniert ein 3D Achsmessgerät?

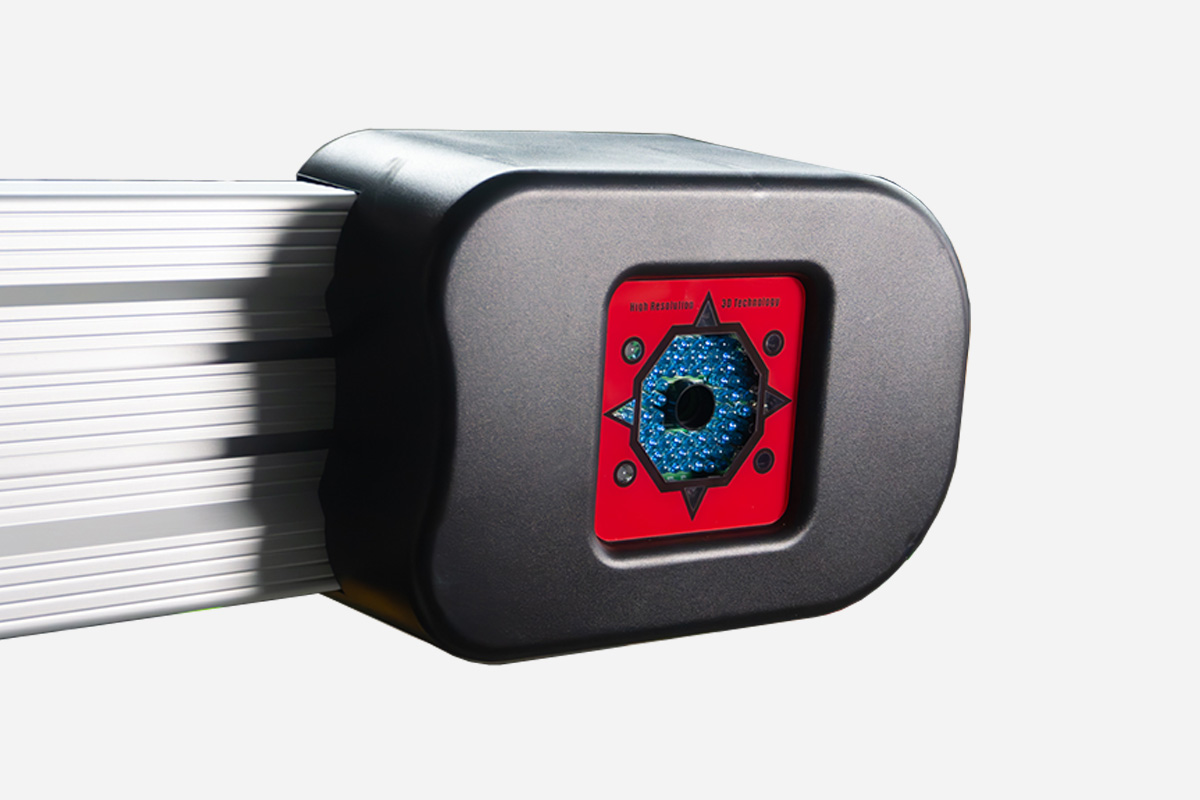

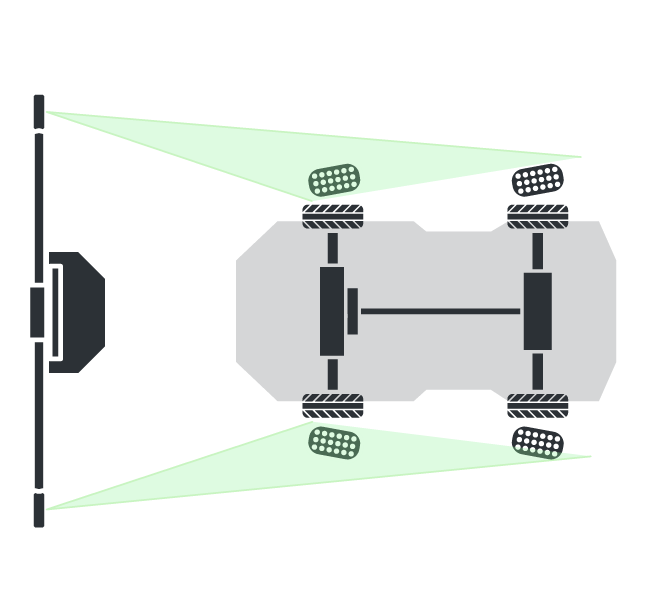

Ein 3D Achsmessgerät funktioniert mit einem kamerabasierten Messsystem. Das Fahrzeug wird auf eine Hebebühne gestellt. An den Rädern befestigte Reflektoren werden von Kameras erfasst, die deren Position im Raum bestimmen. Die Software analysiert daraus die Ist-Werte aller Achsparameter. Abweichungen von den Sollwerten können direkt korrigiert werden – Schritt für Schritt, nachvollziehbar und effizient.
- Fahrzeug auf Hebebühne positionieren

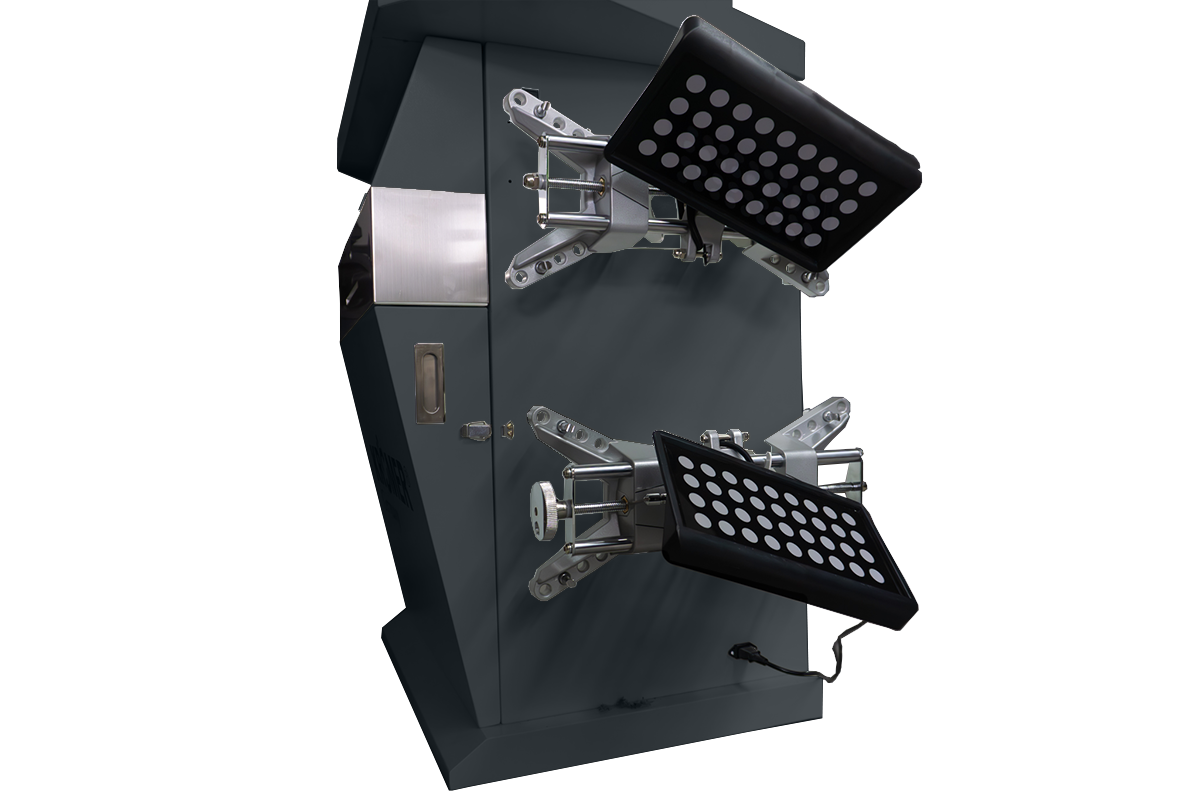

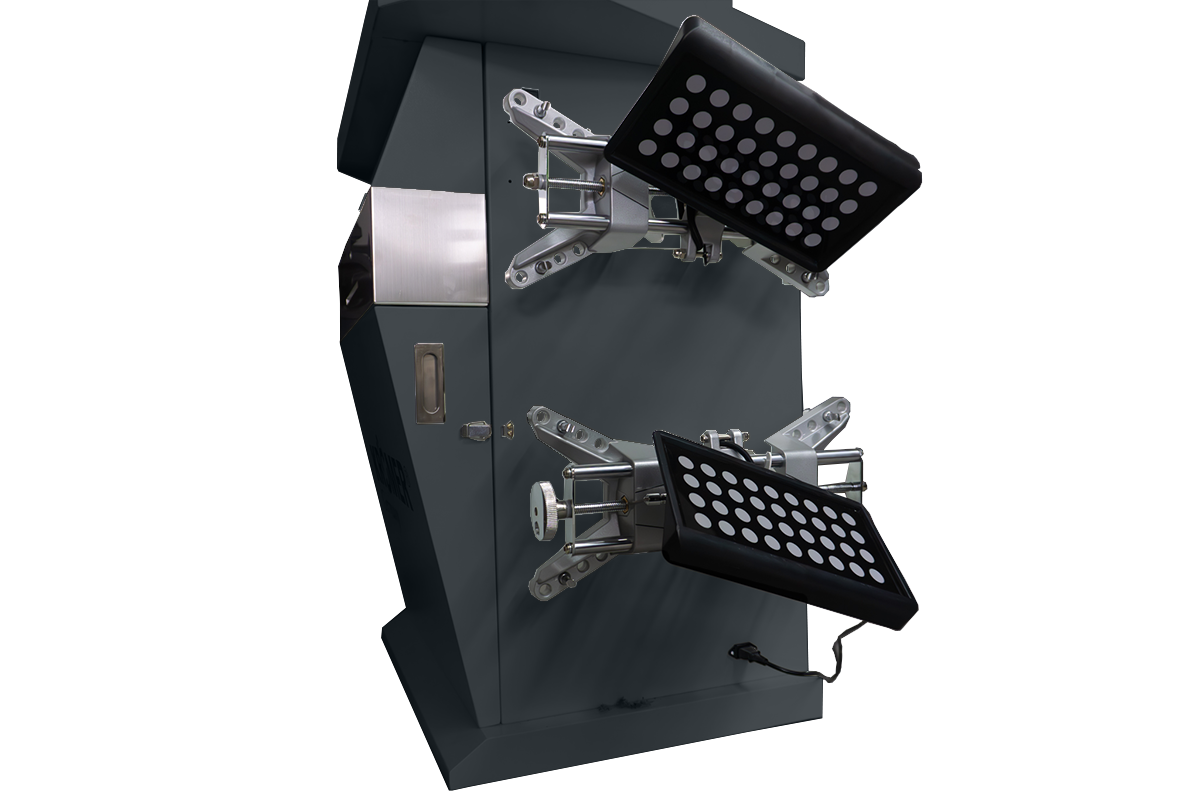

- Reflektoren an den Rädern befestigen

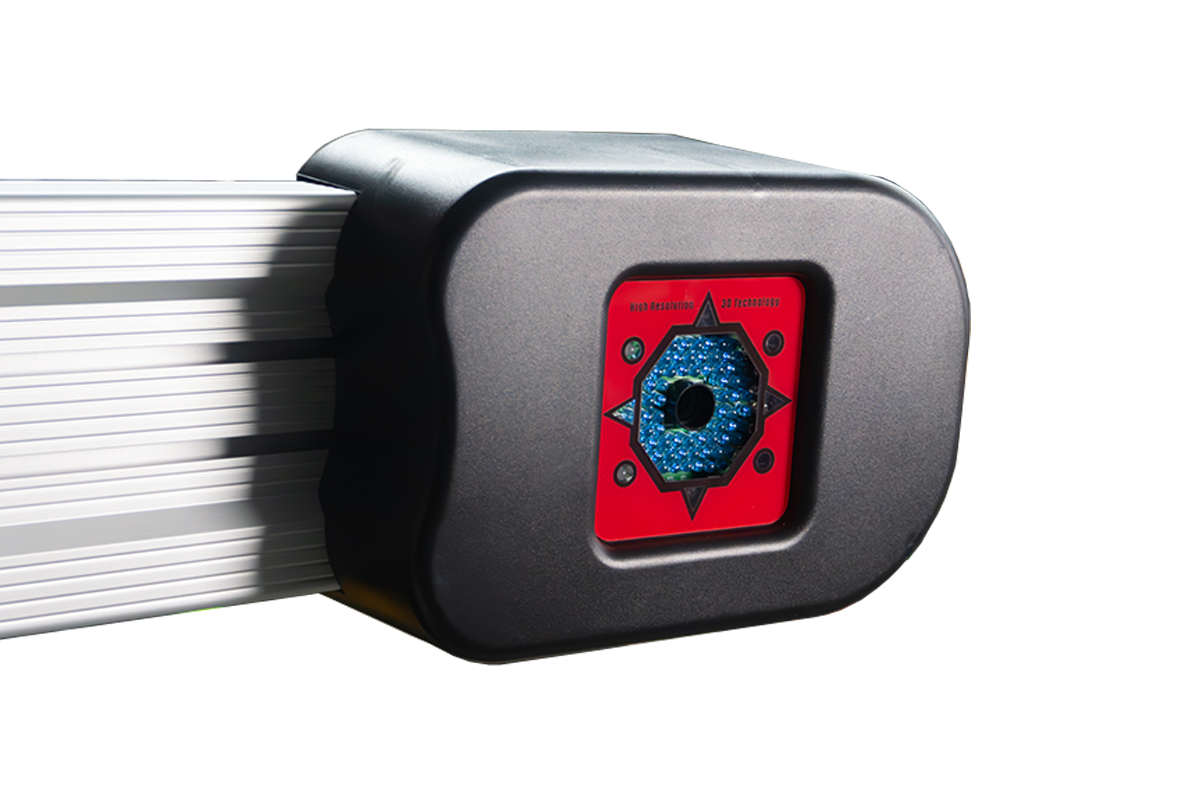

- Kameras erfassen die Radposition
- Software berechnet alle Achswerte
So wird die Achsvermessung präzise, schnell und anwenderfreundlich. Ein modernes 3D-Achsvermessungsgerät hilft dabei, Spur, Sturz und weitere Werte exakt zu prüfen und das Fahrwerk zuverlässig auf die Herstellervorgaben einzustellen.

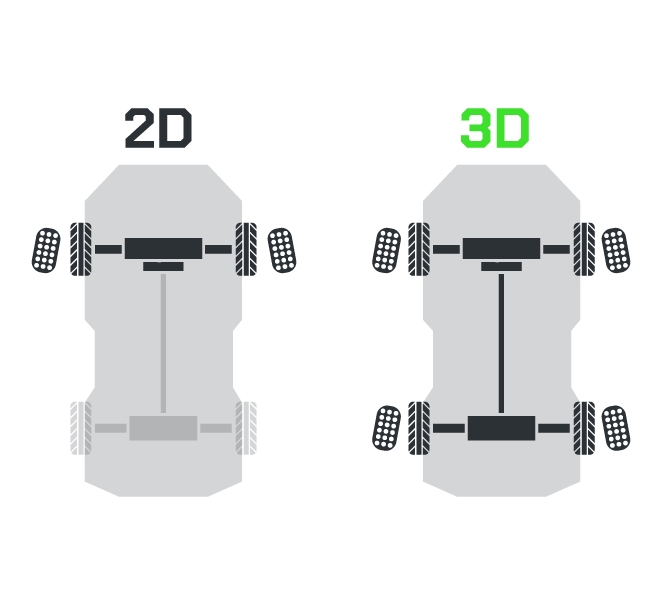

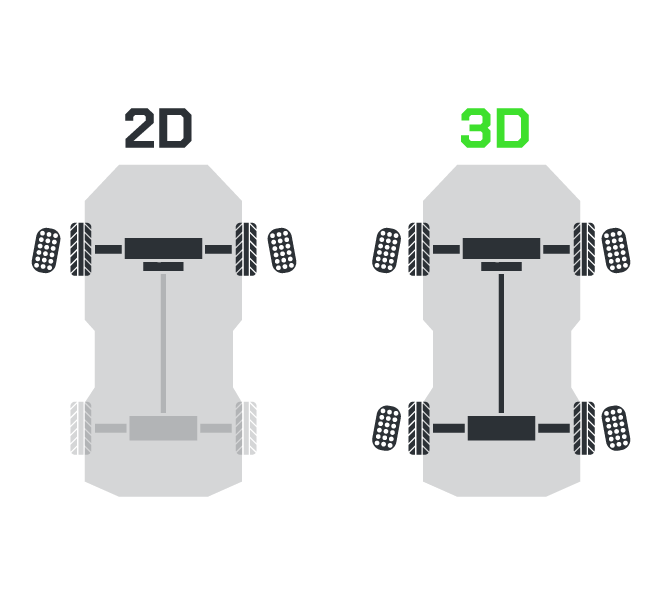

Was ist der Unterschied zwischen 2D- und 3D Achsvermessung?
Der Unterschied zwischen 2D- und 3D-Achsvermessungen liegt vor allem in Präzision und Umfang der Messung. Die 2D-Achsvermessung beschränkt sich meist auf die Vorderachse und arbeitet mit einfacheren Messmethoden, wodurch die Ergebnisse weniger exakt sind. Häufig werden dabei nicht alle fahrwerksrelevanten Parameter vollständig erfasst.
Im Gegensatz dazu analysiert die 3D-Achsvermessung die komplette Radstellung eines Fahrzeugs – inklusive Hinterachse. Moderne 3D-Achsvermessungsgeräte erfassen alle wichtigen Werte wie Spur, Sturz und Nachlauf in Echtzeit und liefern besonders präzise sowie reproduzierbare Messergebnisse.
Kurz:
- 2D: meist nur Vorderachse, geringere Präzision
- 3D: komplette Achsgeometrie inkl. Hinterachse
- 3D: deutlich genauere und wiederholbare Messwerte
Werkstätten profitieren von der 3D-Achsvermessung durch eine vollständige Analyse der Fahrwerksgeometrie. Das ermöglicht exakte Einstellungen, verbessert das Fahrverhalten und reduziert langfristig den Reifenverschleiß.
Welche Hebebühne ist für eine 3D Achsvermessung geeignet?
Für eine präzise 3D-Achsvermessung ist die richtige Hebebühne entscheidend. Nur so kann die Achsgeometrie exakt erfasst werden. Wichtig sind eine stabile Fahrzeugaufnahme, integrierte Drehteller und ausreichend Bewegungsfreiheit der Achse. In der Praxis kommen vor allem große Scherenhebebühnen oder 4-Säulen-Hebebühnen zum Einsatz.
Diese Bühnen ermöglichen eine exakte Positionierung des Fahrzeugs und bieten die nötige Stabilität für präzise Messungen. Ergänzend sorgen Schiebeplatten an der Hinterachse für eine korrekte Einstellung der Fahrwerksgeometrie.
Geeignete Hebebühnen:

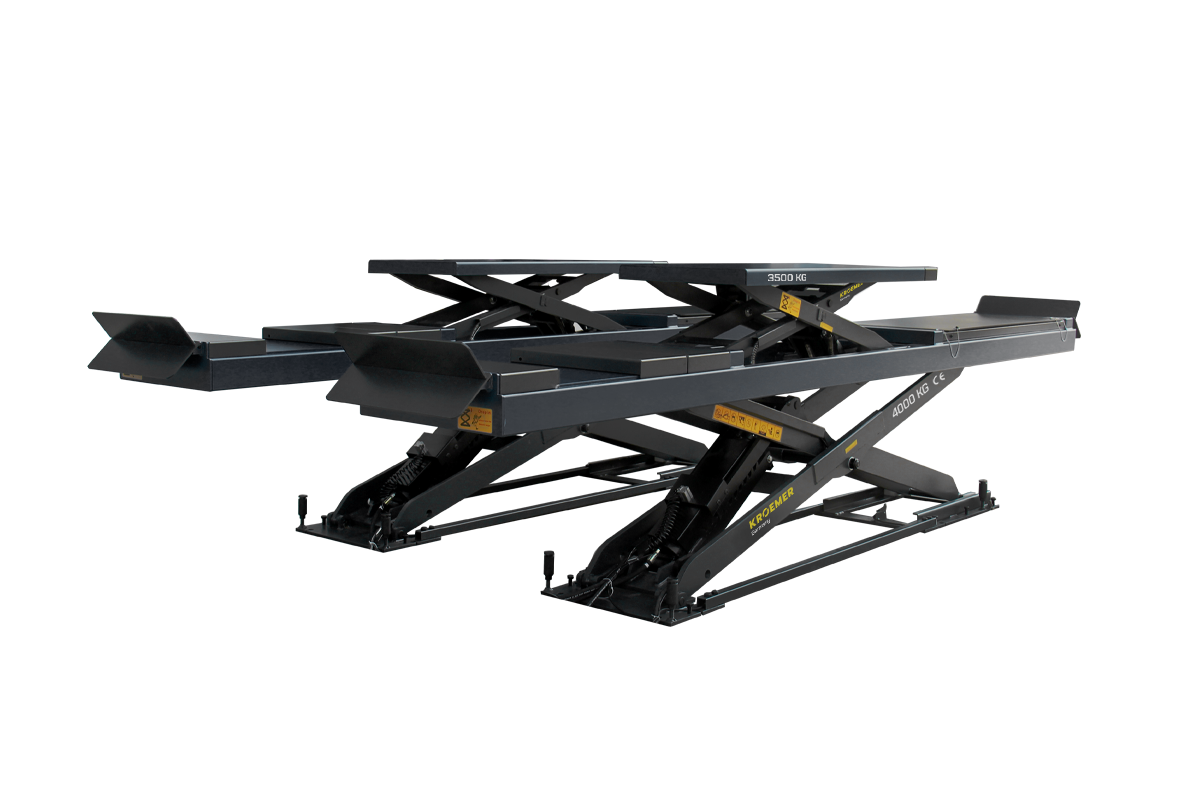

- Scherenhebebühne (Annahme Hebebühne / Auffahr Hebebühne)
- 4-Säulen-Hebebühne
Nur wenn das Fahrzeug spannungsfrei und exakt ausgerichtet auf der Hebebühne steht, kann das 3D-Achsvermessungsgerät präzise Messwerte liefern. Bereits kleine Verspannungen oder eine falsche Positionierung wirken sich direkt auf das Messergebnis aus.

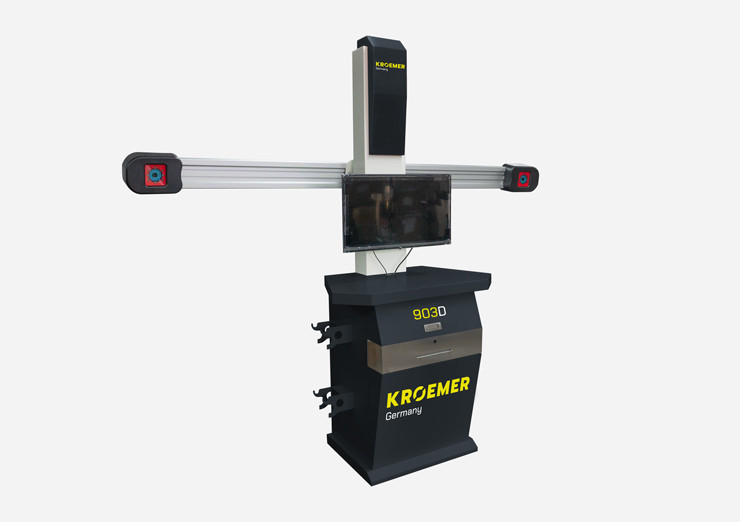

Eigenschaften der 3D Achsmessgeräte von KROEMER
KROEMER 3D-Achsvermessungsgeräte stehen für höchste Präzision, effiziente Abläufe und eine einfache Integration in bestehende Werkstattprozesse. Durch moderne Kameratechnologie, digitale Sensorik und intelligente Softwarelösungen wird die komplette Achsgeometrie eines Fahrzeugs schnell und exakt erfasst. So lassen sich Abweichungen am Fahrwerk zuverlässig erkennen und direkt korrigieren – für optimale Ergebnisse bei jeder Vermessung.

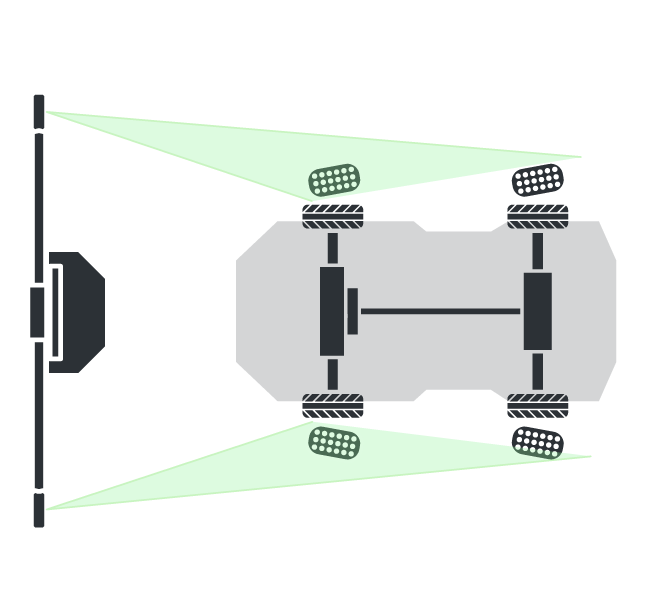

Präzise Messung
Das 3D-Achsmessgerät liefert exakte Messwerte für Spur, Sturz und Nachlauf. Selbst kleinste Abweichungen von den Sollwerten werden zuverlässig erkannt und dargestellt.
3D-Technologie
Moderne Kameras und Reflektoren ermöglichen eine berührungslose 3D-Achsvermessung. Die komplette Radgeometrie wird in Echtzeit erfasst und analysiert.
Einfache Bedienung
Die benutzerfreundliche Software führt Schritt für Schritt durch den Messprozess. Dadurch wird die Achsvermessung auch für weniger erfahrene Anwender effizient umsetzbar.
Hohe Effizienz
Kurze Messzeiten und automatisierte Abläufe sorgen für schnelle Ergebnisse. Das steigert die Effizienz im Werkstattbetrieb deutlich.
Robuste Technik
Das Achsvermessungsgerät ist für den täglichen Einsatz in Werkstätten ausgelegt. Hochwertige Komponenten gewährleisten eine lange Lebensdauer und zuverlässige Funktion.

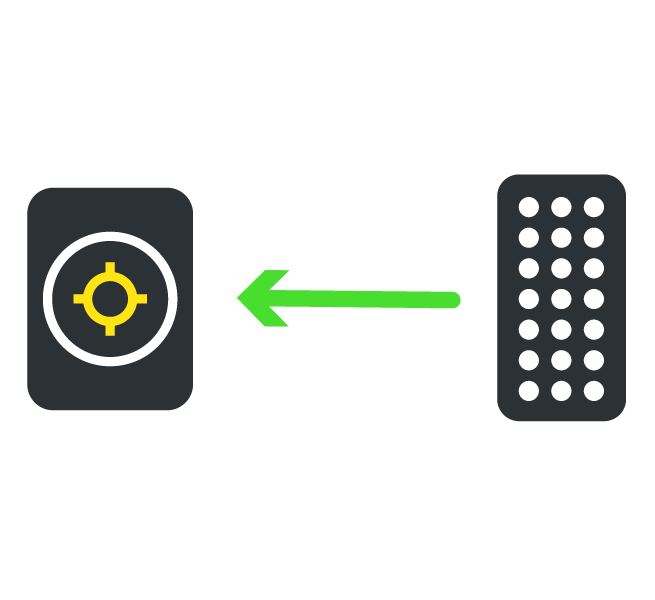

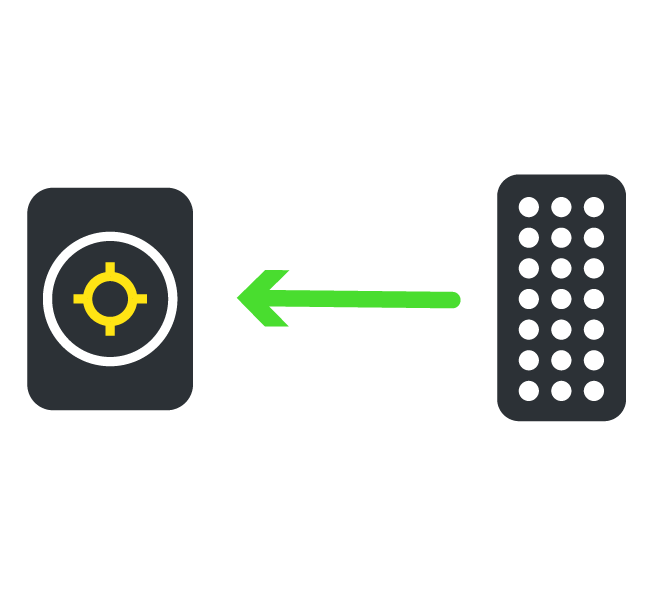

Digitale Auswertung
Alle Messdaten werden übersichtlich dargestellt und dokumentiert. So lassen sich Fahrwerksvermessungen nachvollziehbar auswerten und professionell präsentieren.
Werkstattausrüstung für einen effizienten Kfz-Betrieb
Eine präzise 3D-Achsvermessung ist nur ein Bestandteil einer modernen Werkstatt. Für einen reibungslosen und effizienten Arbeitsablauf ist die Kombination mit weiterer professioneller Werkstattausrüstung entscheidend. Kroemer bietet Ihnen ein abgestimmtes Sortiment an Maschinen und Lösungen, die optimal ineinandergreifen und den gesamten Serviceprozess – von der Fahrzeugannahme bis zur finalen Kontrolle – unterstützen.
Reifen wuchtmaschine
EFFIZIENT, ZUVERLÄSSIG
KROEMER Reifenwuchtmaschinen ermöglichen ein genaues Auswuchten von Rädern und sorgen für optimale Balance zwischen Reifen und Felge im professionellen Reifenservice.
Kompressoren
ZUVERLÄSSIG & ROBUST
Der Kompressor ist ideal für Werkstatt und Garage. Verschiedene Modelle liefern zuverlässig Druckluft für vielseitige Anwendungen im täglichen Einsatz.

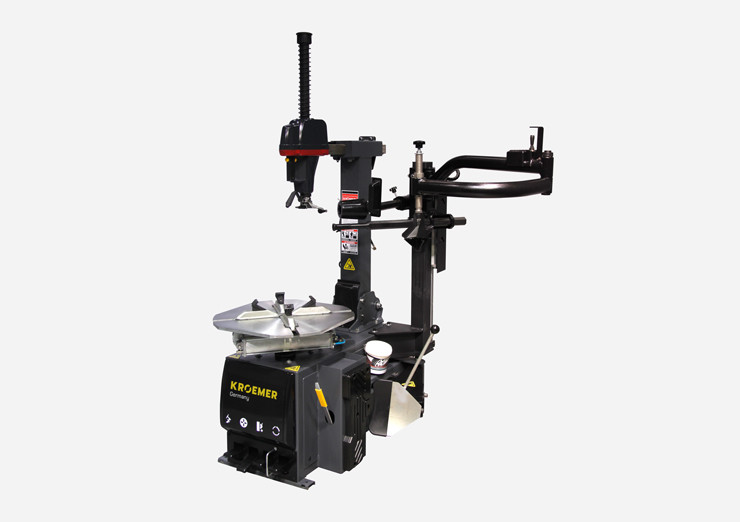

Reifen montiermaschine
KRAFTVOLL & SCHONEND
KROEMER Reifenmontiermaschinen ermöglichen ein sicheres und schnelles Montieren von Reifen auf Felgen und unterstützen Werkstätten im täglichen Reifenservice.
KROEMER bietet ein breites Sortiment an Werkstattausrüstung an. Neben Hebebühnen finden Sie sowohl Kompressoren, Reifenwuchtmachinen als auch Reifenmontiermaschinen. Mit der passenden Ergänzung zu Ihrem Achsvermessungsgerät steigern Sie nicht nur die Effizienz, sondern auch die Qualität Ihrer Arbeit. Ob Reifenservice, Fahrzeughandling oder Druckluftversorgung – jede Komponente trägt dazu bei, Arbeitsprozesse zu optimieren und Zeit zu sparen. So entsteht eine leistungsstarke Werkstattausstattung, die den Anforderungen moderner Betriebe gerecht wird und langfristig wirtschaftliches Arbeiten ermöglicht.
Anwendungsbeispiele von 3D Achsmessgeräten bei Kunden
Kroemer 3D-Achsvermessungsgeräte sind täglich in unterschiedlichsten Werkstätten im Einsatz – vom kleinen Servicebetrieb bis zur modern ausgestatteten Profi-Werkstatt. Sie unterstützen dabei, Achsvermessungen schnell, präzise und zuverlässig durchzuführen und sorgen für effiziente Abläufe im Arbeitsalltag. Die folgenden Beispiele zeigen typische Einsatzbereiche und verdeutlichen, wie Kroemer Achsmessgeräte in der Praxis genutzt werden – von der Erstvermessung nach Fahrwerksarbeiten bis hin zur regelmäßigen Kontrolle der Achsgeometrie im Reifenservice.

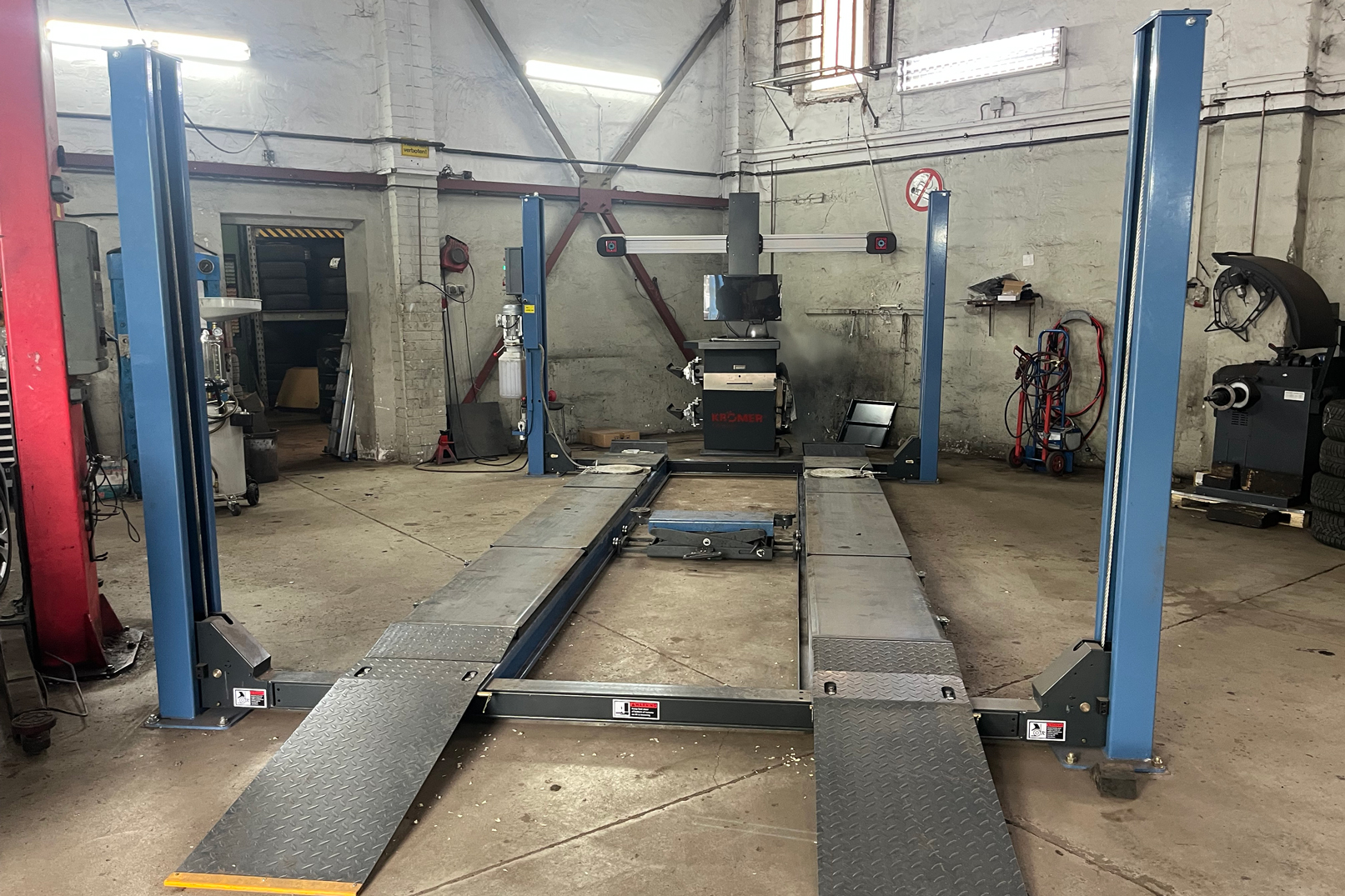

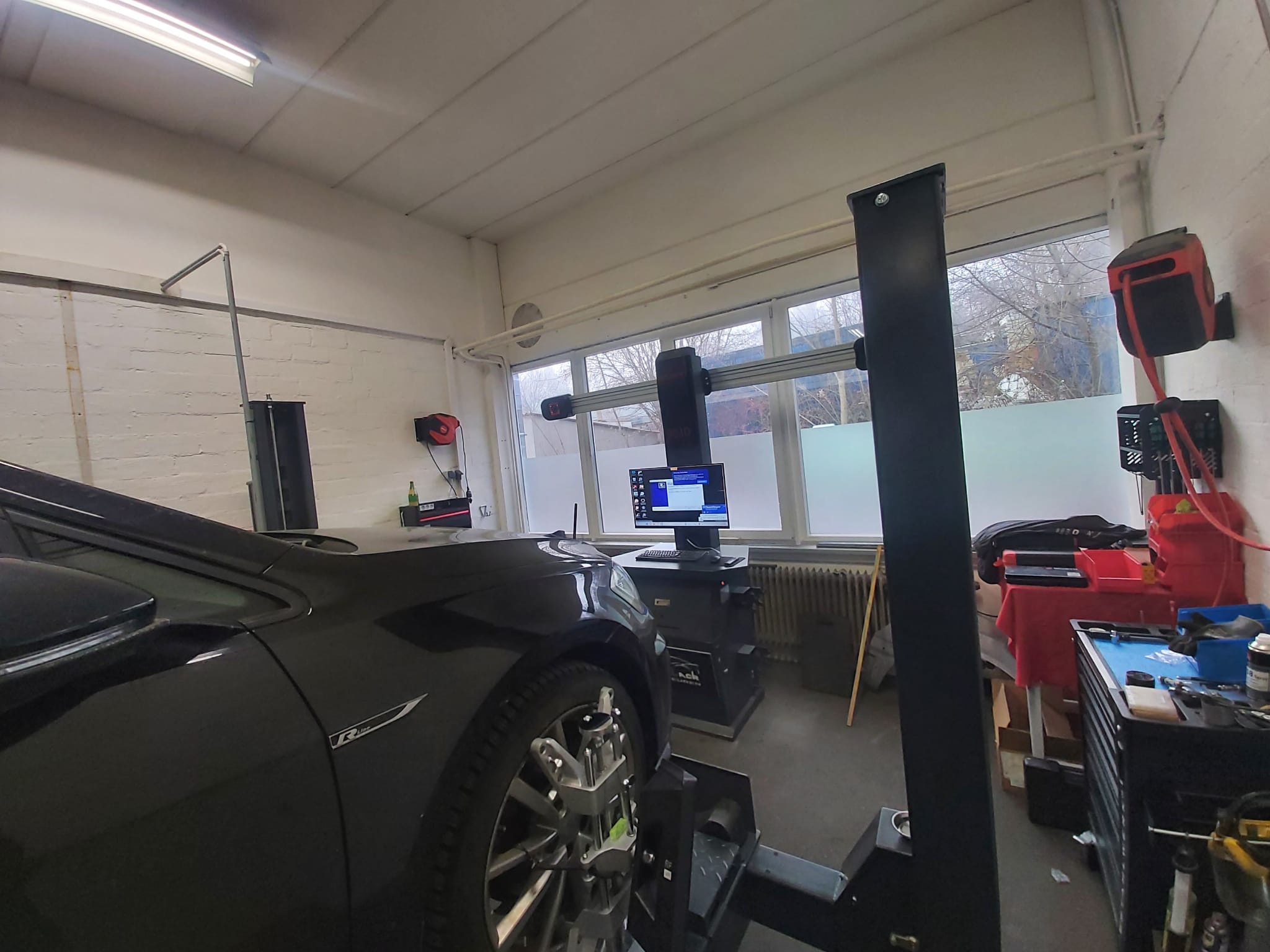

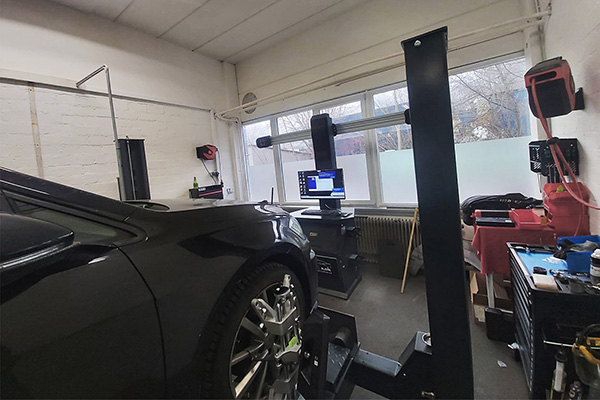

3D-Achsvermessung 903D mit 4-Säulen-Hebebühne FP46 im klassischen Werkstattumfeld
In dieser Werkstatt wird das KROEMER 3D-Achsvermessungsgerät 903D in Kombination mit einer 4-Säulen-Hebebühne eingesetzt. Die stabile Plattform ermöglicht eine präzise Fahrzeugausrichtung und bildet die Grundlage für exakte Messungen der Achsgeometrie. Durch die Kombination aus bewährter Hebetechnik und moderner 3D-Vermessung lassen sich Spur, Sturz und Nachlauf zuverlässig einstellen. Besonders in Bestandswerkstätten zeigt sich hier die Stärke des Systems: einfache Integration, robuste Technik und eine deutliche Effizienzsteigerung im täglichen Betrieb.
Kompakte 3D-Achsvermessung 903D im modernen Werkstattbereich
Dieses Beispiel zeigt das 3D-Achsmessgerät 903D in einer kompakteren Werkstattumgebung. Trotz begrenztem Platz lässt sich die Achsvermessung effizient durchführen. Die präzise Kameratechnik erfasst die Radpositionen exakt, während die Software eine schnelle Auswertung ermöglicht. Ideal für kleinere Werkstätten oder spezialisierte Betriebe, die Wert auf präzise Messungen und eine einfache Bedienung legen. Das System integriert sich problemlos in bestehende Arbeitsplätze und sorgt für zuverlässige Ergebnisse.

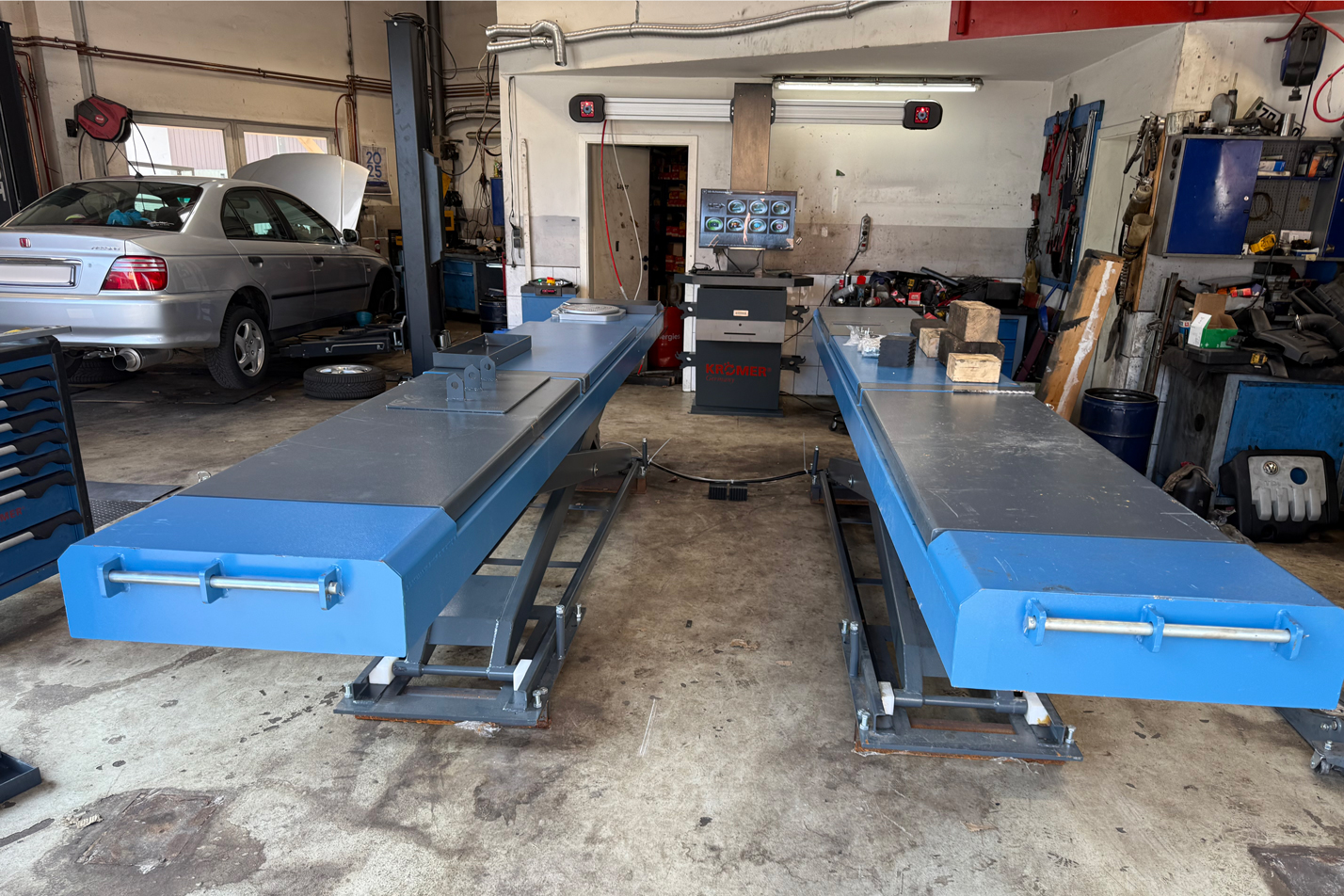

3D-Achsvermessungsgerät 903D mit Annahmehebebühne XX82 für präzise Fahrwerksanalyse
Hier wird das Kroemer 903D in Kombination mit einer Scherenhebebühne für die Achsvermessung genutzt. Diese Lösung eignet sich besonders für Werkstätten, die eine ebenerdige Aufnahme und optimalen Zugang zum Fahrzeug benötigen. Durch integrierte Drehteller und Schiebeplatten kann die Achsgeometrie exakt eingestellt werden. Die 3D-Achsvermessung ermöglicht eine schnelle, präzise Analyse des Fahrwerks und unterstützt effiziente Arbeitsabläufe – ideal für professionelle Werkstätten mit hohem Anspruch an Genauigkeit und Prozesssicherheit.
FAQs 3D Achsmessgerät: Häufige Fragen & Antworten
Ein 3D-Achsmessgerät ist für die Achsvermessung von PKW, SUV und Transportern ausgelegt. Moderne 3D-Achsvermessungsgeräte greifen auf umfangreiche Fahrzeugdatenbanken zu und können die Achsgeometrie unterschiedlichster Modelle präzise analysieren. Dabei werden alle relevanten Werte wie Spur, Sturz und Achsstellung exakt erfasst. Die 3D-Achsvermessung eignet sich sowohl für Serienfahrzeuge als auch für Fahrzeuge mit veränderter Fahrwerksgeometrie. Voraussetzung ist eine korrekte Positionierung auf einer geeigneten Hebebühne, damit die Messung präzise und reproduzierbar durchgeführt werden kann. Sollten Updates für die Datenbank verfügbar sein können Sie diese über eine Anleitung auf der Produktseite runterladen und nach Anleitung installieren.
Eine Achsvermessung mit einem 3D-Achsvermessungsgerät dauert in der Regel nur 10 bis 20 Minuten. Dank moderner 3D-Technologie erfolgt die Vermessung in Echtzeit, wodurch Messwerte sofort verfügbar sind. Die gesamte Achsvermessung läuft effizient ab, da viele Prozesse automatisiert sind. Anpassungen an der Achse können direkt während der Vermessung vorgenommen werden. Für Werkstätten bedeutet das eine deutlich höhere Effizienz und mehr Durchsatz. Eine schnelle und präzise 3D-Achsvermessung spart Zeit und verbessert gleichzeitig die Qualität der Fahrwerksvermessung.
Für eine präzise 3D-Achsvermessung benötigt eine Werkstatt eine geeignete Achsmessumgebung. Dazu gehört eine stabile Hebebühne, idealerweise eine Scherenhebebühne oder 4-Säulen-Hebebühne mit Drehtellern und Schiebeplatten. Zusätzlich ist ausreichend Platz für das 3D-Achsvermessungsgerät und die Kameras erforderlich. Ein ebener Untergrund ist entscheidend, um exakte Messwerte zu erzielen. Auch die richtige Positionierung des Fahrzeugs spielt eine zentrale Rolle für die Genauigkeit der Vermessung. Nur unter optimalen Bedingungen kann die Achsvermessung präzise und effizient durchgeführt werden.
Eine Achsvermessung sollte immer dann erfolgen, wenn sich das Fahrverhalten verändert oder Arbeiten am Fahrwerk durchgeführt wurden. Typische Anzeichen sind ungleichmäßiger Reifenverschleiß, schiefer Geradeauslauf oder ein versetztes Lenkrad. Auch nach einem Unfall oder dem Austausch von Fahrwerkskomponenten ist eine Achsvermessung notwendig. Eine regelmäßige Überprüfung der Achsgeometrie hilft, Abweichungen frühzeitig zu erkennen und Folgeschäden zu vermeiden. Für Werkstätten ist die 3D-Achsvermessung ein wichtiger Bestandteil im Servicebereich rund um Fahrwerk und Reifen.
Bei der Achsvermessung werden Abweichungen in der Achsgeometrie präzise erkannt. Dazu gehören falsche Spurwerte, ein fehlerhafter Sturz oder Abweichungen im Nachlauf. Auch Unterschiede zwischen linker und rechter Seite der Achse werden sichtbar. Diese Abweichungen wirken sich direkt auf das Fahrverhalten, die Reifen und die Sicherheit aus. Moderne 3D-Achsvermessungsgeräte erfassen kleinste Abweichungen von den Sollwerten und stellen diese übersichtlich dar. So kann die Fahrwerksvermessung gezielt korrigiert und die Achsgeometrie optimal eingestellt werden.
Die Kalibrierung eines 3D-Achsmessgeräts stellt sicher, dass alle Messungen präzise und zuverlässig bleiben. Dabei werden Kameras und Sensoren auf definierte Referenzwerte eingestellt. Moderne 3D-Achsvermessungsgeräte führen den Nutzer Schritt für Schritt durch den Kalibrierungsprozess. Eine regelmäßige Kalibrierung ist notwendig, um Abweichungen bei der Vermessung zu vermeiden und die Präzision dauerhaft zu sichern. Nur ein korrekt kalibriertes Achsmessgerät liefert exakte Ergebnisse bei jeder Achsvermessung.
Ein 3D-Achsvermessungsgerät kann sich auch für kleine Werkstätten schnell lohnen. Die steigende Nachfrage nach präziser Achsvermessung und Fahrwerksvermessung bietet zusätzliche Umsatzmöglichkeiten. Gleichzeitig sorgt die moderne 3D-Technologie für eine hohe Effizienz und kurze Messzeiten. Dadurch können mehr Fahrzeuge vermessen werden. Auch kleinere Werkstätten profitieren von der einfachen Bedienung und der präzisen Messung. Voraussetzung ist eine regelmäßige Nutzung, damit sich die Investition wirtschaftlich rechnet.
Ein Achsmessgerät benötigt regelmäßige Wartung, um dauerhaft präzise Messergebnisse zu liefern. Dazu zählen die Kontrolle der Sensoren, die Reinigung der Kameras sowie Software-Updates. Auch die Kalibrierung spielt eine wichtige Rolle, um die Genauigkeit der 3D-Achsvermessung sicherzustellen. Verschleißteile und mechanische Komponenten sollten regelmäßig überprüft werden. Eine gut gewartete Anlage erhöht die Lebensdauer des Achsvermessungsgeräts und sorgt für zuverlässige Ergebnisse bei jeder Vermessung im Werkstattalltag.
